Elektro-Mittelstück für up2you, up2you-vc
Version 2, available also with english plans and partslist
Farbe (grau/blau/rot) für Motorverkleidung bei Bestellung angeben.
Beschreibung
Galerie
Clips
Technische Daten
Bauanleitung
Beschreibung Elektro-Mittelteil Version 2 (V2) für up2you und up2you-vc
Das Elektro-Mittelteil, Version 2 (V2) passt zum up2you und up2you-vc. Es ersetzt ab Juni 2015 die erste Version des Elektro-Mittelteils, welches nur für den up2you vorgesehen war.
Die Version 2 kann äußerlich an der größeren Breite erkannt werden. Diese wurde erweitert, um einen größeren Akku aufnehmen zu können (850mA oder 1000mA anstatt 600mA).
Alle Teile sind nun aus GFK gefräst und es kommen zwei Flügelverbinder (1xCFK, 1xStahl) zum Einsatz. Die Festigkeit und Steifigkeit wird damit deutlich zur Version 1 erhöht.
Die von uns vorgeschlagene Standard Motorisierung sieht den Torcster A2225/19-1350 mit 19 Wicklungen für beide Modelle vor. Als Regler kommt dabei der passende Torcster Controller mit 20A Begrenzung zum Einsatz. Der Platz im Mittelteil wurde so bemessen dass ein 850mA/3S Lipo ohne Probleme eingeschoben werden kann, auch ein 1000er ist integrierbar. Der Akku kann sehr schnell von der Seite gewechselt werden – er wird wie eine Patrone eingeschoben. Als Luftschraube schlagen wir eine 8x4 vor. Mit dieser Motorisierung sind beide Modelle ausreichend mit Leistung ausgestattet um in jeder Situation für einen Motorsegler ausreichend Steigleistung zu bieten, als Hotliner und für Kunstflug sind beide Modelle jedoch nicht gedacht. Für Kunstflug- und Speed Einlagen schlagen wir den motorisierten get1more vor.
Ein Set mit den passenden, oben genannten Elektro-Komponenten bieten wir ebenfalls an.

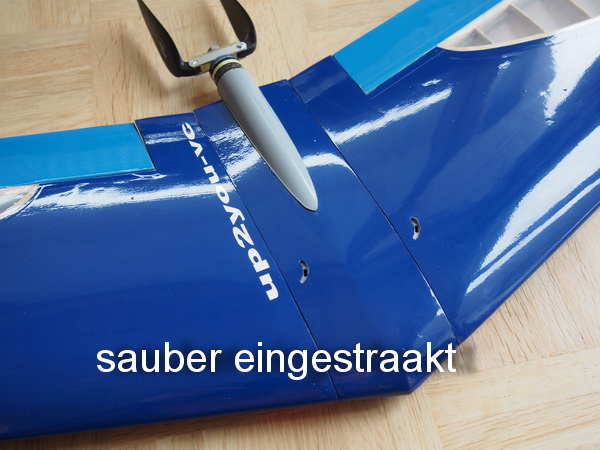

Das E-Mittelteil führt zu keiner nennenswerten Verschlechterung der Segeleigenschaften der beiden Modelle. Es ist sauber in den Profilverlauf des Flügels eingestraakt und erzeugt damit kaum zusätzlichen Widerstand. Die Erhöhung der Flächenbelastung ist allenfalls an sehr schwachen Tagen spürbar. Wenn Aufwinde vorhanden sind wird man diese schnell finden und ausfliegen können. Oben bleiben durch Segelflug und nicht durch Motorkraft ist der Grundsatz für die elektrifizierten Modelle up2you und up2you-vc.
Das E-Mittelteil ist damit eine sinnvolle Ergänzung zu den beiden Modellen und erhöht die Flexibilität. Aufgrund der kleinen Abmessungen kann man es immer mitnehmen und bei Bedarf einfach und schnell zwischen die Flügel stecken.
Der Rohbau kann in ca. 3h erstellt werden.
Technische Daten, up2you mit Elektro-Mittelteil:
| Spannweite: | 1872 mm |
| Flügeltiefe innen: | 210 mm |
| Flügeltiefe außen: | 190 mm |
| Streckung: | 9,7 |
| Fluggewicht: | 650 g |
| Flächenbelastung: | 19,5 g/dm2 |
| Motor Vorschlag: | Torcster Brushless Blue A2225/19-1350 |
| Accu Vorschlag: | 3S, 850 mA/h |
| Regler Vorschlag: | Torcster ECO BEC 20A |
| Luftschraube Vorschlag: | 8 x 4,5 “ |
| Steigleistung: | ca. 5 m/s |
| Gleitzahl: | ca. 17 |
| Geringstes Sinken: | ca .38 cm/s |
| Bauweise: | Hybridbauweise, Holz / CFK / GFK |
Technische Daten, up2you-vc mit Elektro-Mittelteil:
| Spannweite: | 2340 mm |
| Flügeltiefe innen: | 210 mm |
| Flügeltiefe außen: | 150 mm |
| Streckung: | 12,2 |
| Fluggewicht: | 875 g |
| Flächenbelastung: | 20,8 g/dm2 |
| Motor Vorschlag: | Torcster Brushless Blue A2225/19-1350 |
| Accu Vorschlag: | 3S, 850 mA/h |
| Regler Vorschlag: | Torcster ECO BEC 20A |
| Luftschraube Vorschlag: | 8 x 4,5 “ |
| Steigleistung: | ca. 4 m/s |
| Gleitzahl: | ca. 20 |
| Geringstes Sinken: | ca .35 cm/s |
| Bauweise: | Hybridbauweise, Holz / CFK / GFK |
